中诚原创--BIM可视化应用
  BIM的可视化可以理解为所见即所得,在建筑业,BIM可视化的运用是将图纸各个构件的信息利用可视化的思维方式,以三维模型进行展示,其中包含了建筑物中各个构件的信息,使项目在设计、建造、运营过程中的沟通、讨论、决策都可以在可视化的状态下进行。
  一、设计方案可视化表达
  模型信息化:设计施工图纸均采用二维线条绘制表达,需要参与人员进行自行想象。对于一般简单的构造,这种想象未尝不可,但是对于体量大、造型复杂的建筑,光靠人脑去想象就有点不太现实了。而通过BIM软件建立的BIM模型,真实展示建筑物内各个构件之间的关系,还包含构件的信息,这个信息不仅仅体现在尺寸、位置等,还具备构件的参数、设备数据、运营等信息。

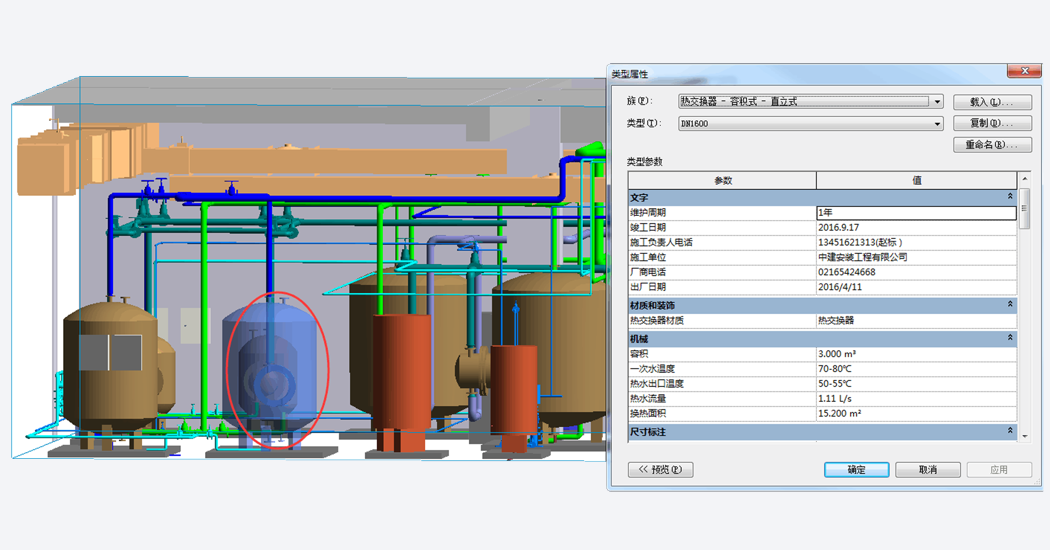

BIM模型设备信息
  BIM模型搭建:通过BIM软件对二维建筑图纸进行三维信息模型搭建,是BIM可视化应用的基础。模型搭建的平台主要利用五大主流软件,分别是Autodesk系列软件、Bentley系列软件、ArchiCAD系列软件、CATIA系列软件及天宝的Tekla系列软件。

五大主流软件

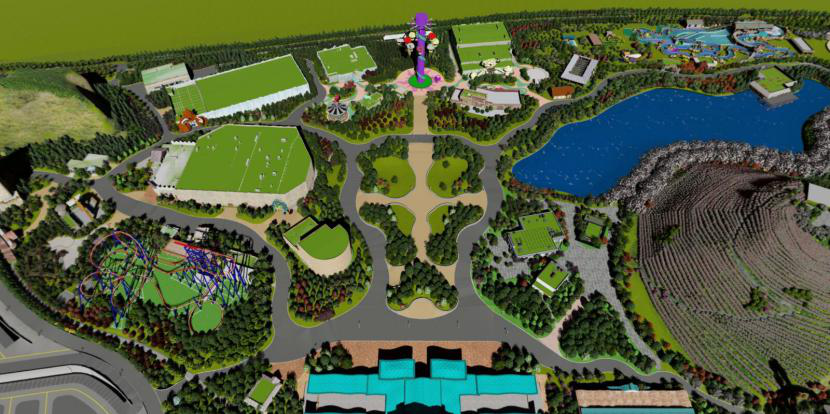

  全景图展示:运用BIM技术,整合园林绿化、外立面、室内装修方案等,提前对设计方案进行模拟,辅助业主更加深入理解设计方案,确保实际施工效果与设计成果的一致性。

苏州乐园森林世界

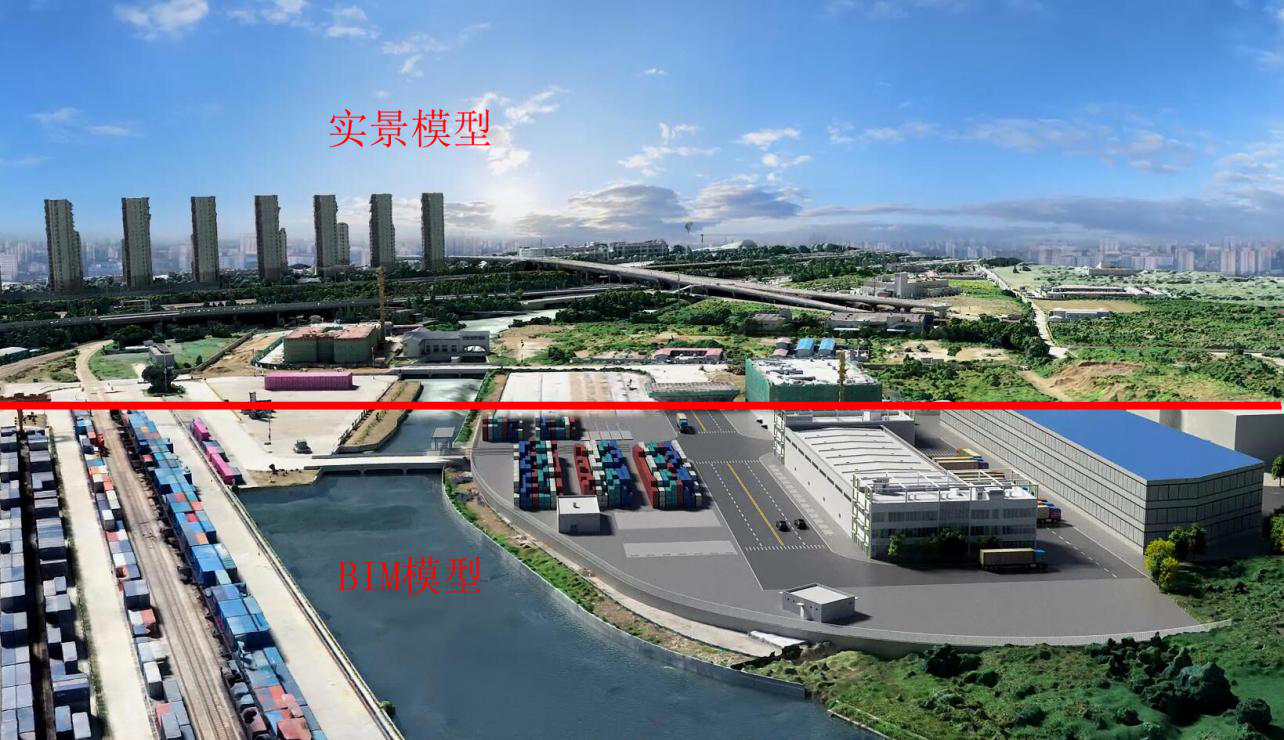

  实景模型展示:运用无人机拍摄的场地周边图片生成三维实景模型,与BIM模型相结合,将建筑设计方案直接融入到真实场景中,真实反映项目建成后的效果,辅助各参建单位沟通交流。

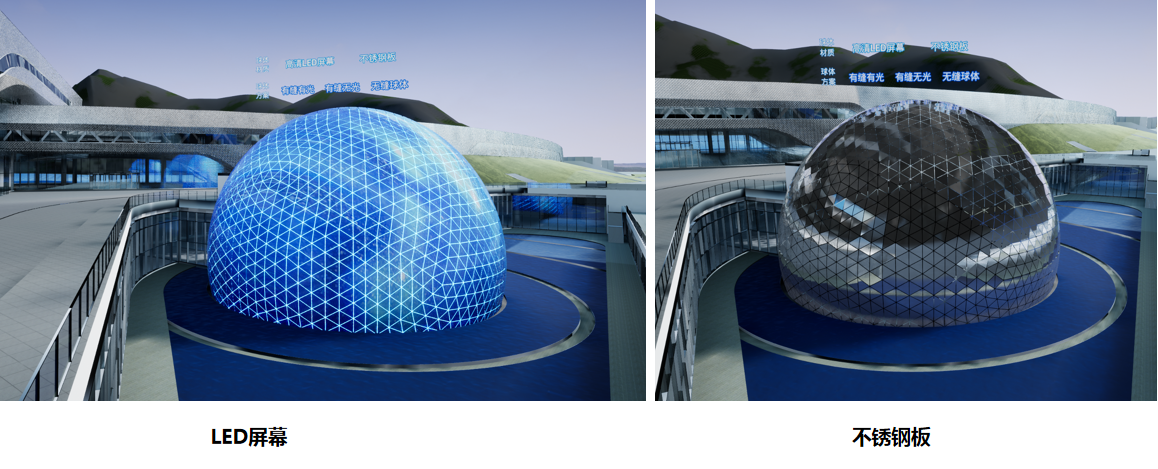

  方案比选:通过BIM仿真模拟展示不同设计方案体现的效果,根据不同建筑方案,在模型中赋予建筑外观相应的材质颜色,设定视点和漫游路径,反映建筑物整体布局、主要空间布置,以呈现不同方案设计表达意图供建设单位进行比选,辅助决策。


  二、VR沉浸式体验

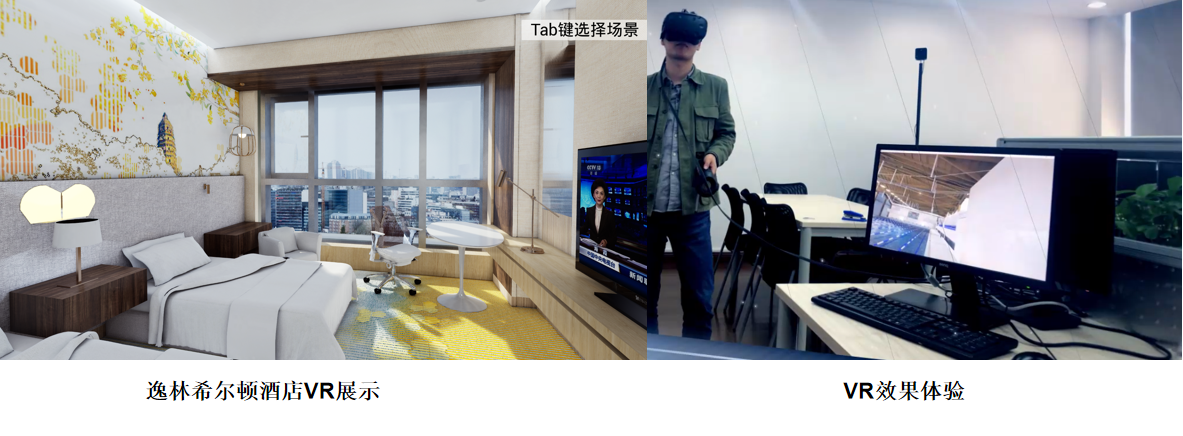

  BIM+VR:利用已建立的BIM模型在UE4中进行VR效果制作,建设单位可选定不同区域进行沉浸式VR效果体验,方便建设单位对比装饰效果方案,同时支持VR模型输出可运行的应用程序文件,可切换场景供参建各方PC端查看方案效果。

  三、可视化技术交底

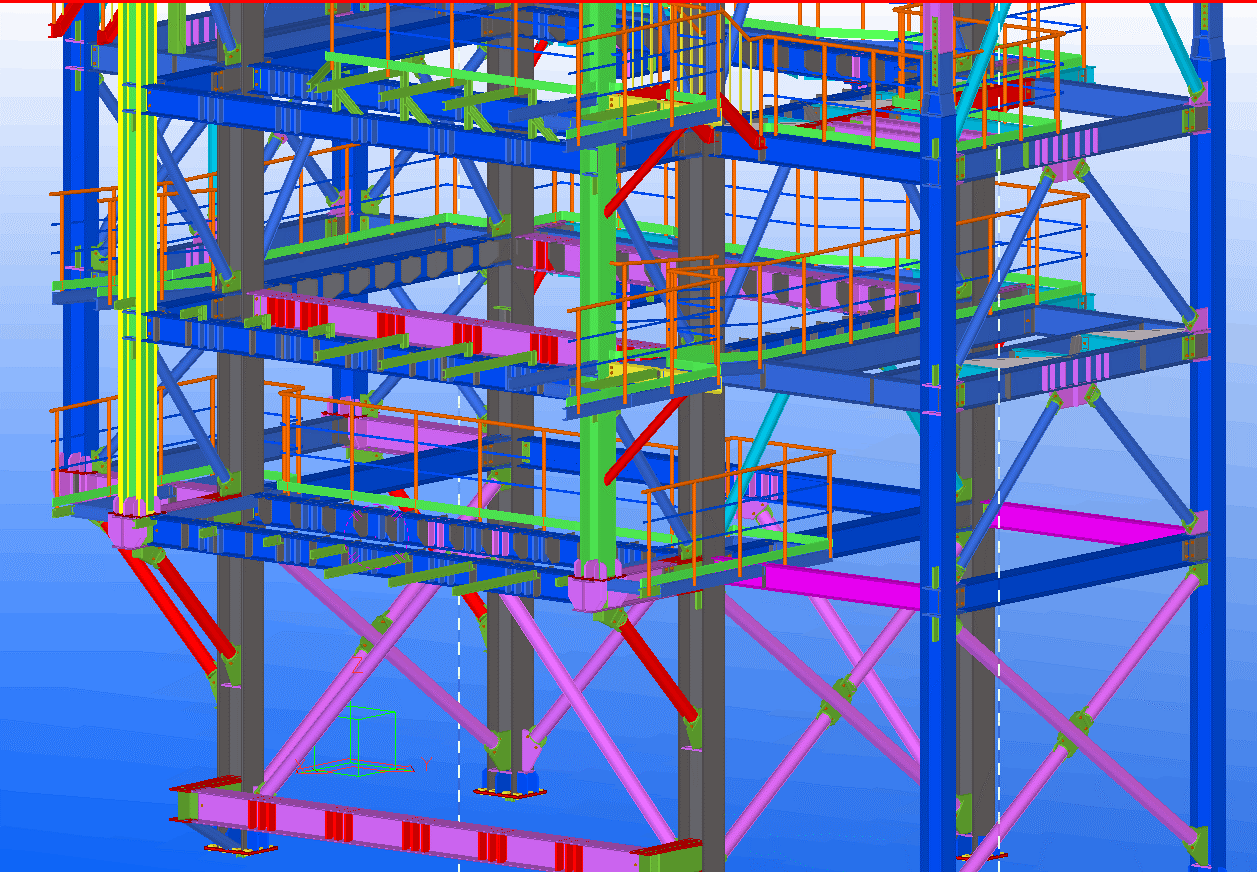

  复杂节点展示:通过BIM三维模型,对施工重难点进行施工工艺的可视化表达,对技术方案进行动画预演,分析工艺技术方案可行性,优化工艺技术方案,指导施工。与此同时,在对工艺预演过程,可同时考虑危险源,做到安全施工。


  四、内外装效果真实表达

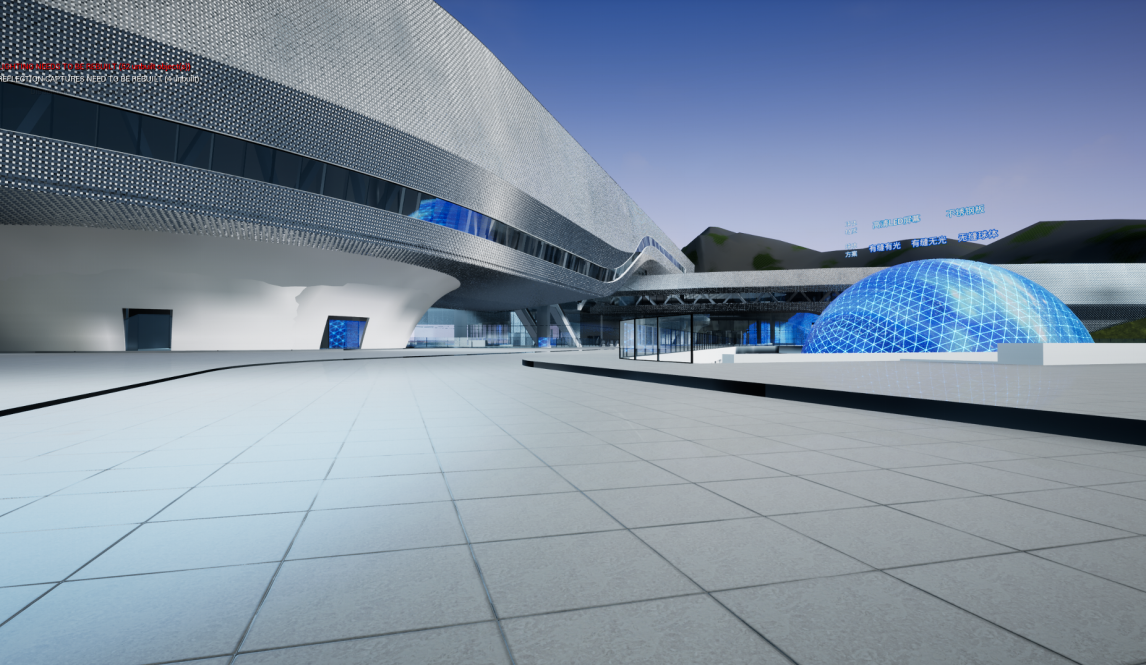

  幕墙效果表达:根据幕墙设计图纸,建立幕墙BIM模型,赋予对应区域外装幕墙材质,通过整合各专业BIM模型,从而对比设计方案效果,避免后期建成后实际效果与方案效果不一致。

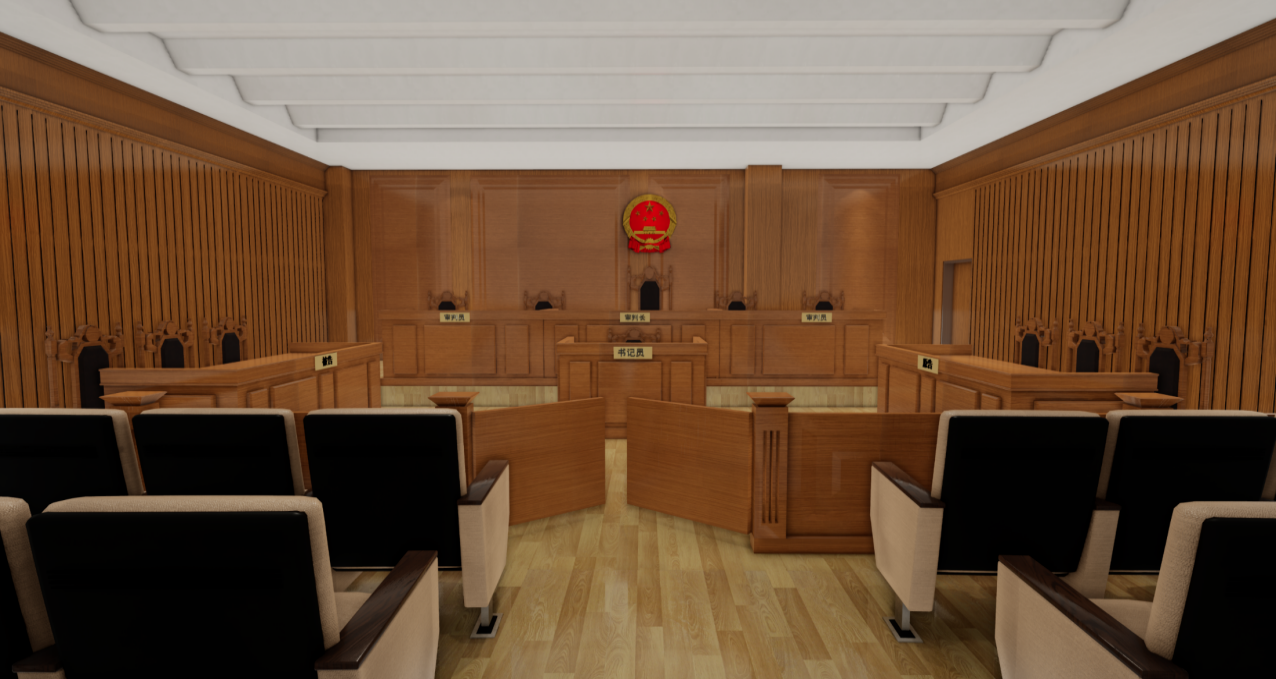

  内装效果表达:利用BIM模型,根据内装区域图纸及效果图创建重点区域内装模型,进行动画漫游展示,同时支持VR沉浸式体验,以体现真实建成后内装效果。

  五、平面、空间布局可视化展示

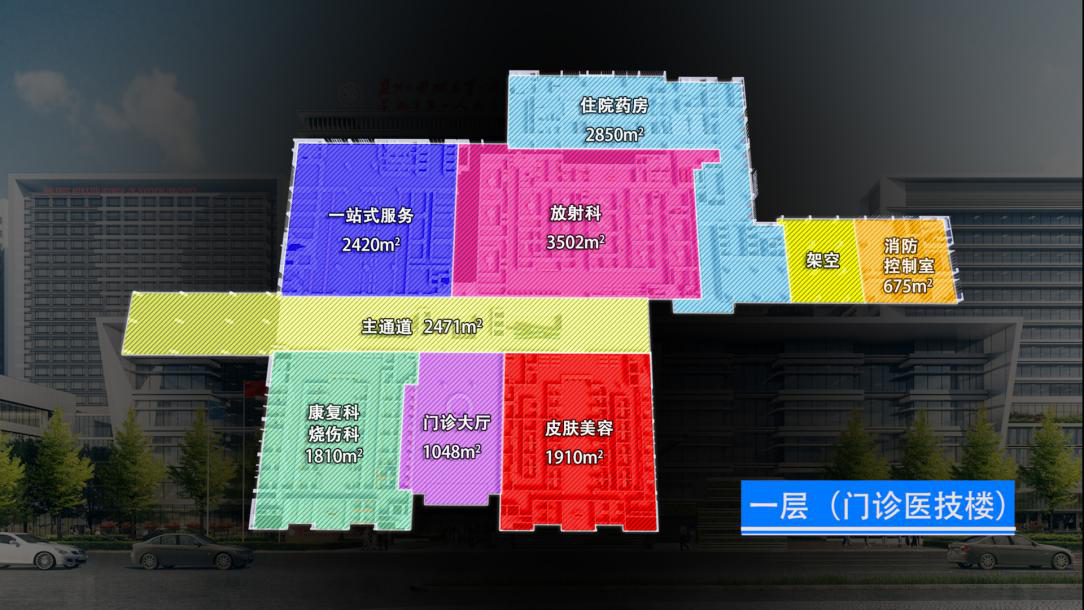

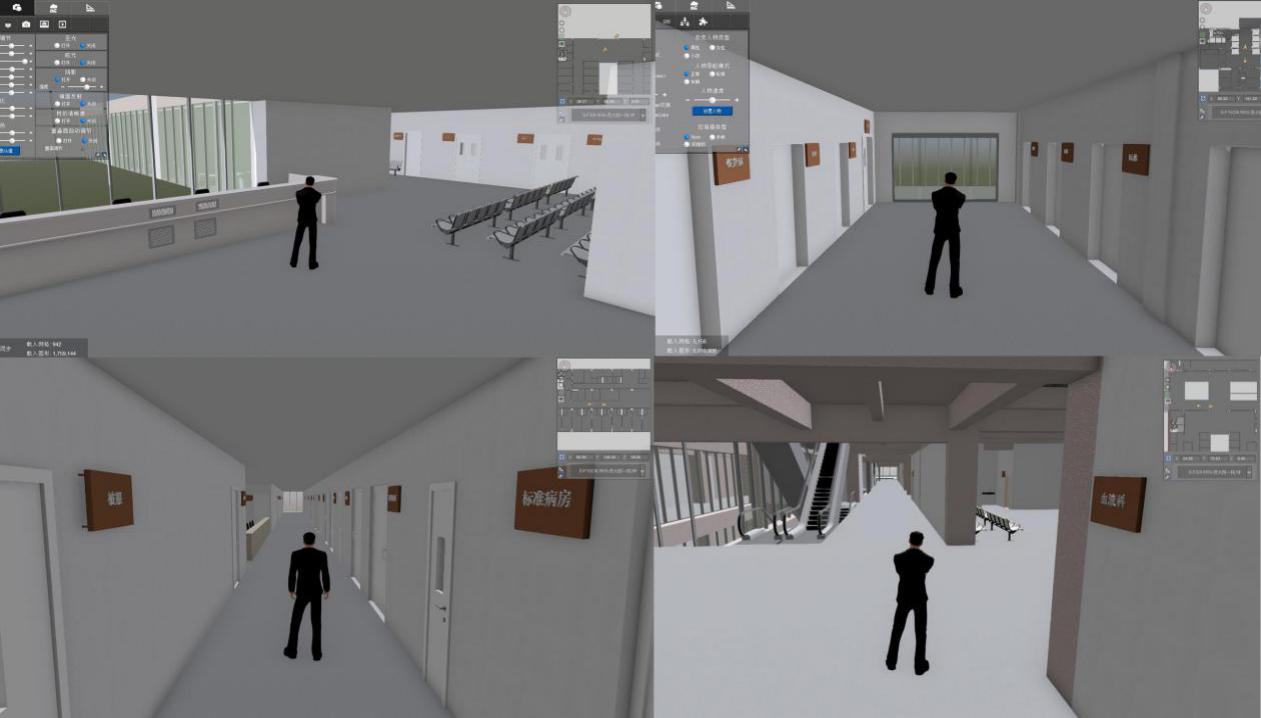

  创建建筑方案设计模型,对建筑功能分区进行可视化展示,将空间按照不同使用要求进行分类,展示各功能空间所在区域。通过应用程序文件,以人行视角直观查看建筑内部功能空间和BIM模型参数,各参建方可通过此方式进行问题区域查看及实时协同交流,以提供直观的空间检视和直观空间体验,为优化方案设计方案提供帮助,并针对不合理区域出具BIM设计优化建议报告。


  六、BIM可视化的意义
  全专业的BIM模型,相当于一个大型的建筑物信息库,三维信息模型可以在开始施工之前,检视所有的建筑空间以及里面的相关设备和设施,可以更直观快速以及正确的看到建筑物实际完成后会产生何种问题,提前发现设计疏漏及解决施工重难点问题。可视化的应用层面也是最为广泛,通过BIM 模型在计算机上动态且直观地仿真展示出情景,辅助业主更客观准确地做出决策。
工程中各种工作团队皆可以直接浏览每个空间,并且使用此模型进行沟通讨论与分析,进而更方便的让所有参建人员都能一起共同审阅建筑模型与协同讨论,甚至是不具备相关专业的业主都能参与其中,减少双方想象的落差、缩短沟通的时间,简化和加速沟通的过程,以达到工程各领域团队的共识。
